1、加工特性好

塑料可以根據使用要求加工成多種形狀的產品，且加工工藝簡單，宜于采用機械化大規模生產。

2、質輕

塑料的密度在0.8-2.2g/cm3之間，一般只有鋼的1/3-1/4，鋁的1/2，混凝土的1/3，與木材相近。用于裝飾裝修工程，可以減輕施工強度和降低建筑物的自重。

3、比強度大

塑料的比強度遠高于水泥混凝土，接近甚至超過了鋼材，屬于一種輕質高強的材料。

4、導熱系數小

塑料的導熱系數很小，約為金屬的1/500-1/600。泡沫塑料的導熱系數只有0.02-0.046W/mK，約為金屬的1/1500，水泥混凝土的1/40，普通粘土磚的1/20，是理想的絕熱材料。

5、化學穩定性好

塑料對一般的酸、堿、鹽及油脂有較好的耐腐蝕性，比金屬材料和一些無機材料好得多。特別適合做化工廠的門窗、地面、墻體等。

6、電絕緣性好

一般塑料都是電的不良導體，其電絕緣性可與陶瓷、橡膠媲美。

7、性能設計性好

塑料制品廠可通過改變配方，加工工藝，制成具有各種特殊性能的工程材料。如高強的碳纖維復合材料，隔音、保溫復合板材，密封材料，防水材料等。

8、富有裝飾性

塑料可以制成透明的制品，也可制成各種顏色的制品，而且色澤美觀、耐久，還可用先進的印刷、壓花、電鍍及燙金技術制成具有各種圖案、花型和表面立體感、金屬感的制品。

9、有利于建筑工業化

許多建筑塑料制品或配件都可以在工廠生產，然后現場裝配，可大大提高施工的效率。

什么是注塑溫度？如何解釋？

注塑溫度是影響注塑壓力的重要因素。注塑機料筒有5~6個加熱段，每種原料都有其合適的加工溫度(詳細的加工溫度可以參閱材料供應商提供的數據)。 注塑溫度必須控制在一定的范圍內。溫度太低，熔料塑化不良，影響成型件的質量，增加工藝難度;溫度太高，原料容易分解。在實際的注塑成

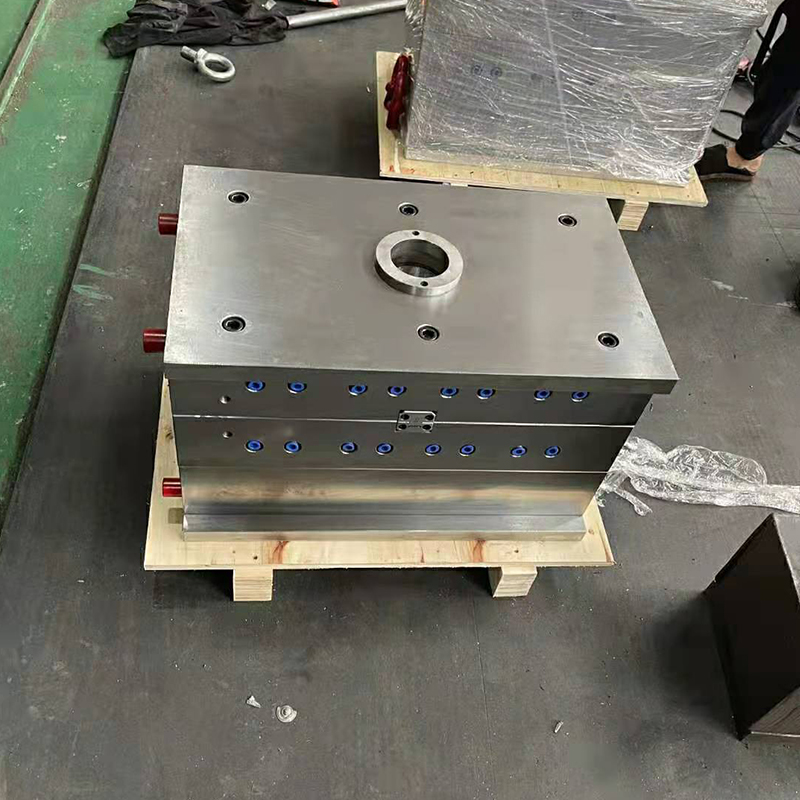

塑料模具的設計要素有哪些？

模具設計和制造與塑料加工有密切關系。塑料加工的成敗，很大程度上取決于模具設計效果和模具制造質量，而塑料模具設計又以正確的塑料制品設計為基礎。塑料模具設計要考慮的結構要素有: ①分型面，即模具閉合時凹模與凸模相互配合的接觸表面。它的位置和形式的選定，受制品形狀及外

塑料產品填充不足的原因分類

一、產品設計:產品的厚度與長度不成比列，材料無法流動到產品的末端，形狀結構復雜，筋位多、深，都會造成注射壓力損失大及容易困氣；二、原材料：材料流動性差，冷料雜質阻塞流道，三、注塑模具：澆注系統設計不合理；模具排氣不良，模具溫度太低，四、注塑工藝：熔料的溫度太低，噴嘴的溫度太低，注射壓力或保壓壓力不足，

注塑產品有流痕怎么解決？

表面流痕主要出現在表面幾何形狀復雜的塑件，充填路徑某點引起料流的急劇剪切突變，某點就會出現充模熔料的滯流而形成流痕，如料通途變化大的角、邊、孔、柵、凸柱、加強肋等部位。料流痕是塑膠件在模腔內受注射壓力和料流速度的影響在表面產生看得見的料流痕跡。具體原因分析如下：1、模溫和料溫過低2、注射速度和壓力過小

塑料制品開裂在模具方面的原因是什么？

模具方面:（1）注塑加工廠家注塑模具頂出要平衡，如頂桿數量、截面積要足夠，脫模斜度要足夠，型腔面要有足夠光滑，這樣才防止由于外力導致頂出殘余應力集中而開裂。（2）制件結構不能太薄，過渡部分應盡量采用圓弧過渡，避免尖角、倒角造成應力集中。（3）盡量少用金屬嵌件，以防止嵌件與制件收縮率不同造成
